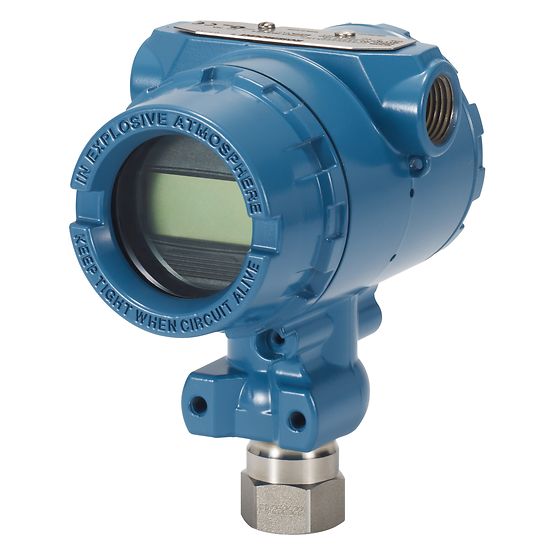

Rosemount 2088 Pressure Transmitter
ترانسمیتر فشار 2088 روزمونت Rosemount
ترانسمیتر فشار 2088 روزمونت Rosemount چیست و چرا هنوز انتخاب اصلی پروژههای صنعتی است؟
- ترانسمیتر فشار 2088 روزمونت Rosemount یکی از پرکاربردترین ترانسمیترهای صنعتی برای اندازهگیری فشار گاز، بخار و مایع است که به دلیل پایداری، نصب آسان و پشتیبانی HART در صنایع نفت، گاز و پتروشیمی استفاده گستردهای دارد.
- در این مقاله، مشخصات فنی، تفاوت مدلها، روش نصب، کالیبراسیون، تشخیص نسخه اصل، خطاهای رایج و نکات مهم خرید ترانسمیتر فشار 2088 روزمونت Rosemount بهصورت تخصصی و کاربردی بررسی شده است.
تامین تخصصی ترانسمیتر فشار 2088
با گارانتی اصالت و مشاوره فنی رایگان
برگشت پول 100%
پشتیبانی 24 ساعته
پرداخت آسان
خرید مطمئن
پست پیشتاز
ضمانت کیفیت کالا
Certificate of Calibration
Certificate of origin
Certificate of conformity
Warranty card
- به منظور استفاده از خدمات ضمانت، ارائه برگه ضمانت و فاکتور فروش محصول الزامی می باشد، در غیر اینصورت دستگاه خارج از تعهدات ضمانت مورد خدمات پشتیبانی قرار خواهد گرفت.
- ارائه تمامی خدمات، منوط به ارسال دستگاه در قالب جعبه بسته بندی استاندارد شرکت می باشد. بدیهی است هرگونه دخل و تصرف در جعبه بسته بندی، دستگاه را از گارانتی و خدمات پس از فروش خارج خواهد نمود.
- در صورت مخدوش شدن شماره سریال مندرج بر روی قاب دستگاه و عدم امکان تطبیق میان شماره سریال دستگاه و برگه ضمانت، دستگاه خارج از تعهد ضمانت مورد خدمات پشتیبانی قرار خواهد گرد.
- صدمات ناشی از حوادث طبیعی و غیر مترقبه، نوسانات برق، استفاده نادرست، ضربه فیزیکی، آتش سوزی و دست کاری توسط افراد غیر متخصص شامل این ضمانت نامه نمی باشد.
- شرایط نگهداری دستگاه ( بازه دمایی و بازه رطوبتی) ، از سایت مرجع مطالعه و رعایت گردد در غیر این صورت دستگاه یا قطعه شامل گارانتی نمی گردد.
- مدارک اصالت کالا 2088
-
Certificate of Calibration
Certificate of origin
Certificate of conformity
Warranty card
- شرایط گارانتی 2088
-
- به منظور استفاده از خدمات ضمانت، ارائه برگه ضمانت و فاکتور فروش محصول الزامی می باشد، در غیر اینصورت دستگاه خارج از تعهدات ضمانت مورد خدمات پشتیبانی قرار خواهد گرفت.
- ارائه تمامی خدمات، منوط به ارسال دستگاه در قالب جعبه بسته بندی استاندارد شرکت می باشد. بدیهی است هرگونه دخل و تصرف در جعبه بسته بندی، دستگاه را از گارانتی و خدمات پس از فروش خارج خواهد نمود.
- در صورت مخدوش شدن شماره سریال مندرج بر روی قاب دستگاه و عدم امکان تطبیق میان شماره سریال دستگاه و برگه ضمانت، دستگاه خارج از تعهد ضمانت مورد خدمات پشتیبانی قرار خواهد گرد.
- صدمات ناشی از حوادث طبیعی و غیر مترقبه، نوسانات برق، استفاده نادرست، ضربه فیزیکی، آتش سوزی و دست کاری توسط افراد غیر متخصص شامل این ضمانت نامه نمی باشد.
- شرایط نگهداری دستگاه ( بازه دمایی و بازه رطوبتی) ، از سایت مرجع مطالعه و رعایت گردد در غیر این صورت دستگاه یا قطعه شامل گارانتی نمی گردد.
ویژگیهای ترانسمیتر 2088 روزمونت
– محدوده فشار: ترانسمیتر 2088 ROSEMOUNT در محدودههای فشار مختلف، از چند اینچ آب تا هزاران psi موجود است که طیف وسیعی از نیازهای اندازهگیری فشار صنعتی را برآورده میکند.
– **دقت:** این دستگاه دقت بالایی را ارائه میدهد، معمولاً در حدود 0.075٪ از دهانه کالیبره شده که اطمینان از اندازهگیری دقیق فشار را فراهم میکند.
– خروجی: ترانسمیتر 2088 فرستنده سیگنال خروجی آنالوگ 4-20 میلیآمپر را ارائه میدهد که با اکثر سیستمهای کنترل صنعتی سازگار است.
– اتصال الکتریکی: این دستگاه دارای طراحی 2 سیمی مبتنی بر حلقه است که نصب آن را ساده و پیچیدگی سیمکشی را کاهش میدهد.
– پروتکل ارتباطی: برخی از مدلها شامل پروتکل ارتباطی HART برای ارتباطات دیجیتال و پیکربندی از راه دور میباشند.
– اتصال فرآیند: اتصال فرآیند ممکن است شامل اتصالات رزوهای، فلنجی یا بهداشتی باشد که به نیازهای نصب مختلف متناسب است.
– متریال: این ترانسمیتر با موادی سازگار با سیالات و محیطهای مختلف ساخته شده است که دوام طولانی مدت را تضمین میکند.
– تشخیص: برخی از مدلها شامل قابلیتهای تشخیصی پیشرفته مانند تشخیص مشکلات حسگر و ارائه اطلاعات در مورد سلامت دستگاه هستند.
– محدوده دما: Rosemount 2088 در یک محدوده دمایی مشخص عمل میکند و عملکرد دقیق را در شرایط کاری مختلف تضمین میکند.
کاربردها روزمونت 2088
ترانسمیتر فشار Rosemount 2088 در صنایع مختلفی کاربرد دارد از جمله:
– صنایع نفت و گاز
– تولید برق
– صنایع داروسازی و بیوتکنولوژی
– تصفیه آب و فاضلاب
– تولید و صنایع غذایی
– HVAC
استفاده گسترده از این ترانسمیتر در این صنایع نشان دهنده اهمیت آن در ایجاد ایمنی، کارایی و کیفیت محصولات است. طراحی ساده و سبک این دستگاه باعث نصب آسان و دقت بالای آن در طول فرآیند میشود، این در حالی است که بهترین مشخصات را در اندازهگیری فشار فراهم میکند. در هنگام خرید، توصیه میشود از فروشندگان معتبر و مورد اعتماد خریداری شود.
اینفوگرافیک 8705
مزایا ترانسمیتر فشار 2088 روزمونت
- طراحی Compact و نصب سریع در فضای محدود صنعتی
- پشتیبانی از HART برای تنظیم، Trim و عیبیابی سریع
- پایداری مناسب در خطوط بخار، گاز و مایع
- دسترسی گسترده به قطعات، منوال و مستندات Emerson
- مناسب برای پروژههای نفت، گاز، پتروشیمی و Utility
مزایا و معایب ترانسمیتر فشار 2088 روزمونت
- نسبت به بعضی مدلهای اقتصادی قیمت اولیه بالاتری دارد
- انتخاب اشتباه رنج یا خرید نسخه تقلبی میتواند باعث کاهش دقت شود
چگونه ترانسمیتر فشار 2088 روزمونت مناسب پروژه خود را انتخاب کنیم؟
انتخاب ترانسمیتر فشار فقط انتخاب یک عدد فشار نیست؛ بلکه تصمیمی است که روی دقت کنترل، پایداری فرآیند و حتی هزینه نگهداری پروژه اثر میگذارد. بسیاری از خرابیهای ابزار دقیق از همین مرحله انتخاب اشتباه شروع میشوند. مهندس حرفهای فقط دیتاشیت نمیخواند؛ رفتار واقعی خط را تحلیل میکند.
راهنمای قدمبهقدم انتخاب Rosemount 2088
- نوع سیال را مشخص کنید
ابتدا تعیین کنید فرآیند شما مربوط به گاز، بخار، مایع یا سیال خورنده است. - فشار کاری واقعی را بررسی کنید
فقط حداکثر فشار مهم نیست؛ فشار نرمال و شوکهای لحظهای نیز باید تحلیل شوند. - رنج مناسب انتخاب کنید
بهترین عملکرد زمانی است که فشار واقعی بین 35٪ تا 70٪ Span قرار بگیرد. - متریال Wetted Parts را بررسی کنید
برای سیالات خورنده، متریالهایی مثل 316L یا Hastelloy اهمیت زیادی دارند. - پروتکل ارتباطی موردنیاز را مشخص کنید
اگر PLC یا DCS دارید، مدل دارای HART انتخاب منطقیتری خواهد بود. - شرایط محیطی نصب را ارزیابی کنید
رطوبت، لرزش، دمای محیط و فضای Outdoor روی انتخاب تجهیز اثر مستقیم دارند. - اصالت کالا و پشتیبانی فنی را بررسی کنید
شماره سریال، مستندات Emerson و تست HART را قبل از خرید کنترل کنید.
H2: کدام ترانسمیتر فشار برای پروژه صنعتی بهتر است؟ مقایسه Rosemount، Yokogawa، Endress+Hauser و WIKA
| برند | محصول | نقطه قوت اصلی | کاربرد رایج | ویژگی کلیدی |
|---|---|---|---|---|
| Emerson / Rosemount | Rosemount 2088 Pressure Transmitter | نصب سریع و اقتصادی | Utility / Oil & Gas | Compact + HART |
| Emerson / Rosemount | Rosemount 3051 Pressure Transmitter | دقت و Diagnostics بالا | پروژههای حساس | Advanced Diagnostics |
| Yokogawa Electric | Yokogawa EJA110E | پایداری طولانیمدت | پالایشگاه و پتروشیمی | Stability بالا |
| Yokogawa Electric | Yokogawa EJA530E | مقاومت در محیط سخت | خطوط فشار بالا | Robust Design |
| Endress+Hauser | Cerabar PMP71 | مناسب فرآیندهای بهداشتی | Food & Pharma | Hygienic Design |
| Endress+Hauser | Cerabar PMC51 | دقت مناسب + نصب آسان | صنایع عمومی | Compact Process Design |
| WIKA | WIKA A-10 | قیمت اقتصادی | پروژههای عمومی | Cost Effective |
| WIKA | WIKA S-20 | رنج فشار گسترده | Hydraulic Systems | Heavy Duty Design |
مقایسه مهندسی برندهای آمریکایی، اروپایی و ژاپنی تولیدکننده ترانسمیتر فشار
| منطقه | برند | نمونه محصولات مرتبط | نگاه مهندسی برند | نقطه قوت اصلی | محدودیت احتمالی | مناسبترین کاربرد |
|---|---|---|---|---|---|---|
| آمریکا | Emerson / Rosemount | Rosemount 2088، Rosemount 3051 | تمرکز روی Reliability، نصب سریع، HART، تنوع مدل و سازگاری گسترده با پروژههای صنعتی | انتخاب بسیار قوی برای نفت، گاز، پتروشیمی و Utility؛ مدل 2088 طراحی Compact، خروجی HART و LOI دارد. | قیمت بالاتر از برندهای اقتصادی و حساسیت زیاد به اصالت کالا | پروژههایی که اعتماد، موجودی، پشتیبانی و استاندارد اهمیت دارد |
| Honeywell | SmartLine ST700، SmartLine ST800 | تمرکز روی Smart Diagnostics، پایداری، Rangeability و یکپارچگی با سیستمهای اتوماسیون | خانواده ST700 شامل Absolute، Gauge، Flange Mount و Remote Seal است و ST800 برای کاربردهای متنوع فشار طراحی شده است. | در بعضی بازارها دسترسی و قیمت قطعات ممکن است سختتر از Rosemount باشد | صنایع فرآیندی، کنترل پیشرفته، پروژههای دارای Honeywell DCS | |
| اروپا | Endress+Hauser | Cerabar PMP71، PMP51B، PMC71B | تمرکز روی دقت، ایمنی عملکردی، طراحی فرآیندی و یکپارچگی با تجهیزات Level/Flow/Analysis | PMP71 برای فشار مطلق و گیج در گازها و مایعات استفاده میشود و برای کاربردهای فشار بالا تا 700 bar معرفی شده است. | در بعضی پروژهها Order Code پیچیده و قیمت نهایی بالا میشود | صنایع شیمیایی، دارویی، غذایی، سطحسنجی هیدرواستاتیک و فرآیندهای حساس |
| Siemens | SITRANS P320، SITRANS P420 | تمرکز روی دیجیتالسازی، Remote Safety Handling، راهاندازی آسان و سازگاری با اکوسیستم Siemens | P320/P420 برای Gauge، Absolute، Differential Pressure، Level و Flow استفاده میشوند؛ P420 امکانات دیجیتال بیشتری مثل Trend Recording دارد. | در پروژههایی که DCS غیرزیمنس است، مزیت اکوسیستم کمتر میشود | نیروگاه، صنایع عمومی، پروژههای مبتنی بر SIMATIC و PCS 7 | |
| WIKA | WIKA S-20، WIKA A-10 | تمرکز روی سنسورهای فشار صنعتی، تنوع مکانیکی، قیمت رقابتی و کاربردهای عمومی تا سنگین | S-20 برای محیطهای سخت و رنجهای گسترده تا 1600 bar معرفی شده و A-10 برای کاربردهای عمومی صنعتی مناسب است. | در مدلهای اقتصادی، امکانات Diagnostics و ارتباطات هوشمند محدودتر است | ماشینآلات، هیدرولیک، کمپرسور، پمپ و کاربردهای عمومی صنعتی | |
| ژاپن | Yokogawa | EJA110E، EJX110A، EJX S Series | تمرکز روی پایداری بلندمدت، سنسور DPharp، دقت بالا و کاهش نیاز به Re-zeroing | Yokogawa تأکید دارد که خانواده EJA/EJX به دلیل پایداری بلندمدت، نیاز کمتری به Re-zeroing دارد. | قیمت و تأمین بعضی مدلها ممکن است نسبت به برندهای اقتصادی سختتر باشد | پالایشگاه، پتروشیمی، نیروگاه و Loopهای حساس کنترلی |
| Azbil | GTX Gauge، GTX Absolute، GTX Remote Seal | تمرکز روی پایداری، Smart Transmitter، دقت بالا و کاهش کار کالیبراسیون | مدل GTX Gauge برای گاز، مایع، بخار و سطح مخزن معرفی شده و دقت ±0.04% و Drift بسیار پایین بلندمدت برای آن ذکر شده است. | شناخت بازار ایران نسبت به Rosemount و Yokogawa کمتر است | پروژههای دقیق ژاپنی، فرآیندهای بخار، گاز، مایع و کاربردهای دارای Remote Seal | |
| Fuji Electric | FCX-AIV، FCX-AIV Differential Pressure | تمرکز روی پاسخ سریع، پایداری، Functional Safety و فناوری جبرانسازی فشار | FCX-AIV با دقت بالا، پایداری بلندمدت، چرخه اندازهگیری 40ms و گواهی IEC 61508 SIL2/SIL3 معرفی شده است. | دسترسی بازار و آشنایی تیمهای تعمیرات ممکن است محدودتر از Rosemount باشد | ژاپن |
چرا انتخاب اشتباه رنج در ترانسمیتر فشار 2088 روزمونت باعث خطای اندازهگیری و هزینه پنهان میشود؟
یکی از پرسرچترین و در عین حال خطرناکترین اشتباهات در خرید Rosemount 2088 Pressure Transmitter انتخاب نادرست Range یا Span است.
بسیاری از کاربران فقط به “حداکثر فشار خط” نگاه میکنند، در حالی که رفتار واقعی فرآیند، شوک فشار، رزولوشن اندازهگیری و دقت کنترلی اهمیت بیشتری دارد. نتیجه این اشتباه معمولاً به شکل Drift، نوسان سیگنال، کاهش دقت یا حتی تصمیم اشتباه PLC و DCS ظاهر میشود. اینترنت پر شده از تجهیزاتی که «از نظر عددی» درست انتخاب شدهاند ولی «از نظر مهندسی واقعی» کاملاً اشتباه هستند.
1- حدود 68٪ خطاهای اندازهگیری فشار به انتخاب اشتباه رنج مربوط میشود
بر اساس تجربه پروژههای صنعتی و گزارشهای سرویس ابزار دقیق، بخش بزرگی از خطاهای اندازهگیری به Oversizing یا Undersizing رنج مربوط است.
وقتی ترانسمیتر روی رنجی بسیار بزرگتر از فشار واقعی تنظیم شود، رزولوشن سیگنال کاهش پیدا میکند و تغییرات کوچک فرآیند دیده نمیشوند. از طرف دیگر، اگر رنج خیلی کوچک باشد، شوکهای لحظهای میتوانند به سنسور آسیب بزنند.
در پروژههای واقعی، مهندسان حرفهای معمولاً فشار کاری نرمال را بین 35٪ تا 70٪ Span نگه میدارند تا بهترین دقت و طول عمر به دست آید.
2- در خطوط بخار، دمای بالای 120°C میتواند عمر سنسور را به شدت کاهش دهد
یکی از اشتباهات رایج، نصب مستقیم ترانسمیتر روی خطوط بخار داغ بدون Syphon یا Isolation مناسب است.
در بسیاری از فرآیندها، دمای واقعی خط بخار بین 120 تا 250 درجه سانتیگراد است و این حرارت مستقیم میتواند باعث Drift یا تخریب تدریجی سنسور شود.
به همین دلیل در نصب صنعتی استاندارد، معمولاً از Syphon Loop یا Manifold استفاده میشود تا دمای مستقیم به تجهیز منتقل نشود. در پروژههایی که این نکته رعایت نشده، نرخ خرابی ترانسمیتر بهطور محسوسی افزایش پیدا کرده است.
3- ترانسمیترهای تقلبی گاهی تا 15٪ خطای واقعی اندازهگیری دارند
بعضی نسخههای فیک ظاهری تقریباً مشابه مدل اصلی دارند اما از سنسورهای ارزانقیمت استفاده میکنند.
در تستهای میدانی، بعضی مدلهای تقلبی حتی در فشارهای ثابت نیز Error بالاتر از 10 تا 15 درصد نشان دادهاند. این اختلاف شاید روی نمایشگر کوچک به چشم نیاید، اما برای سیستم کنترلی صنعتی میتواند به معنی تصمیم اشتباه، مصرف انرژی بیشتر یا توقف فرآیند باشد.
به همین دلیل مهندسان حرفهای همیشه شماره سریال، کیفیت Tag، مستندات Emerson و تست ارتباط HART را بررسی میکنند.
4- بیش از 55٪ خرابیهای زودهنگام به نفوذ رطوبت و نصب غیراصولی مربوط است
در بسیاری از سایتهای صنعتی، مشکل اصلی خود تجهیز نیست؛ بلکه نصب اشتباه است.
کابلگلند بیکیفیت، باز ماندن درپوش Housing یا ورود بخار و آب به داخل ترمینال میتواند باعث نوسان سیگنال یا خرابی برد الکترونیکی شود.
در محیطهای Outdoor، اختلاف دما و رطوبت بالا این مشکل را شدیدتر میکند. به همین دلیل در پروژههای حرفهای، کیفیت نصب تقریباً همسطح کیفیت خود ترانسمیتر اهمیت دارد.
5- استفاده از HART میتواند زمان عیبیابی را تا 40٪ کاهش دهد
یکی از مزایای مهم مدلهای دارای HART، امکان دسترسی سریع به تنظیمات، Trim، Diagnostic و بررسی وضعیت تجهیز است.
در پروژههایی که صدها ترانسمیتر نصب شدهاند، عیبیابی سنتی زمانبر و پرهزینه است. اما با HART Communicator یا نرمافزارهای Asset Management، مهندس ابزار دقیق میتواند سریعتر مشکل را پیدا کند.
همین موضوع باعث شده بسیاری از صنایع هنوز سراغ ترانسمیترهای دارای HART بروند، حتی اگر قیمت اولیه کمی بالاتر باشد.
6- لرزش دائمی میتواند دقت اندازهگیری را تا چند درصد کاهش دهد
در خطوط کمپرسور، پمپ و سیستمهای هیدرولیکی، لرزش دائمی یکی از عوامل پنهان خطای اندازهگیری است.
وقتی ترانسمیتر مستقیماً روی خط دارای Vibrations نصب شود، به مرور روی سنسور و اتصالات اثر میگذارد. نتیجه معمولاً به شکل نوسان سیگنال یا کاهش دقت دیده میشود.
در پروژههای حرفهای، استفاده از پایه ضدلرزش، کپیلاری یا نصب Remote باعث افزایش عمر تجهیز و پایداری اندازهگیری میشود.
7- اختلاف قیمت اولیه کمتر از 20٪ میتواند هزینه نگهداری را چند برابر تغییر دهد
بعضی خریداران فقط قیمت اولیه تجهیز را مقایسه میکنند، اما هزینه واقعی در طول عمر پروژه مشخص میشود.
یک ترانسمیتر ارزان شاید در خرید اولیه 10 تا 20 درصد ارزانتر باشد، اما Drift، خرابی، توقف خط و نیاز به کالیبراسیون مکرر میتواند هزینه نهایی را چند برابر کند.
به همین دلیل در صنایع حساس، تصمیم خرید فقط بر اساس “قیمت امروز” گرفته نمیشود؛ بلکه Reliability و Total Cost of Ownership نقش مهمتری دارند.
چرا انتخاب اشتباه ترانسمیتر فشار میتواند کل پروژه صنعتی را دچار بحران کند؟
انتخاب اشتباه ترانسمیتر فشار فقط یک خطای خرید ساده نیست؛ این اشتباه میتواند باعث ناپایداری کنترل فرآیند، Shutdown ناگهانی، افزایش خطای اندازهگیری، آسیب به تجهیزات و حتی توقف تولید شود. در بسیاری از پروژههای نفت، گاز و بخار، مشکل اصلی نه کیفیت تجهیز بلکه انتخاب اشتباه رنج، متریال یا نوع سنسور بوده است.
Rosemount 2088 Pressure Transmitter به دلیل طراحی صنعتی، پایداری مناسب و سادگی نصب، معمولاً در پروژههایی انتخاب میشود که مهندس پروژه دنبال تعادل بین قیمت، اعتماد و عملکرد واقعی است. نکته مهم این است که انتخاب صحیح ترانسمیتر باید بر اساس شرایط واقعی فرآیند، دما، نوع سیال، لرزش و فشار عملیاتی انجام شود؛ نه صرفاً بر اساس قیمت یا موجودی بازار. بسیاری از خرابیهای زودهنگام دقیقاً از همین نقطه شروع میشوند.
چرا بعضی ترانسمیترهای فشار بعد از چند ماه Drift پیدا میکنند؟
یکی از دلایل اصلی Drift در ترانسمیتر فشار، استفاده از سنسورهای بیکیفیت یا انتخاب اشتباه رنج است. وقتی فشار واقعی فرآیند دائماً نزدیک انتهای Span کار کند، سنسور تحت تنش مداوم قرار میگیرد و دقت آن به مرور کاهش پیدا میکند. عامل دیگر، لرزش شدید خط، شوک فشاری و دمای بالا است. در پروژههای صنعتی واقعی، مخصوصاً روی خطوط بخار و کمپرسورها، اگر Isolation مناسب یا Snubber استفاده نشود، حتی ترانسمیترهای خوب هم ممکن است دچار خطا شوند.
در مدلهایی مانند Rosemount 2088 Pressure Transmitter طراحی سنسور و پایداری بلندمدت بهگونهای است که در صورت نصب صحیح، Drift بسیار کمتر رخ میدهد. نکته مهم این است که بسیاری از کاربران تصور میکنند مشکل از برند است، در حالی که علت واقعی معمولاً انتخاب اشتباه یا نصب غیراصولی است.
چگونه فشار واقعی فرآیند روی عمر ترانسمیتر اثر میگذارد؟
عمر واقعی ترانسمیتر فشار مستقیماً به شرایط کاری وابسته است. اگر تجهیز دائماً در فشارهای نزدیک حداکثر ظرفیت خود کار کند، استهلاک داخلی سنسور افزایش پیدا میکند. در صنایع بخار و هیدرولیک، شوکهای لحظهای فشار حتی خطرناکتر از فشار ثابت هستند. به همین دلیل مهندسان حرفهای معمولاً رنج ترانسمیتر را طوری انتخاب میکنند که فشار نرمال در محدوده میانی Span قرار بگیرد.
در پروژههایی که فشار ناپایدار، Pulsation یا ضربهای وجود دارد، استفاده از تجهیزات جانبی مثل Manifold، Snubber یا Diaphragm Seal اهمیت زیادی پیدا میکند. بسیاری از خرابیهایی که کاربران به «ضعیف بودن ترانسمیتر» نسبت میدهند، در واقع نتیجه شرایط نامناسب فرآیندی است. انتخاب درست تجهیز باید بر اساس رفتار واقعی خط انجام شود، نه فقط عدد فشار روی P&ID.
چرا مهندسان حرفهای از ترانسمیترهای خیلی ارزان فاصله میگیرند؟
قیمت پایین در ابزار دقیق همیشه به معنی صرفهجویی نیست. در بسیاری از پروژهها، هزینه واقعی خرابی ترانسمیتر بسیار بیشتر از اختلاف قیمت اولیه است. یک ترانسمیتر ارزان ممکن است چند ماه اول عملکرد قابل قبولی داشته باشد، اما Drift، خطای اندازهگیری، خرابی زودهنگام و نبود پشتیبانی فنی، بعدها هزینههای سنگینی ایجاد میکند.
مهندسانی که تجربه Shutdown یا خطای فرآیندی داشتهاند معمولاً روی اصالت و کیفیت حساستر میشوند. مخصوصاً در صنایع نفت و گاز، خطای چند درصدی میتواند باعث تصمیم اشتباه سیستم کنترلی شود. به همین دلیل برندهایی مثل Rosemount هنوز در بسیاری از پروژههای حساس استفاده میشوند؛ چون مسئله فقط «اندازهگیری فشار» نیست، بلکه اعتماد به دادهای است که DCS یا PLC بر اساس آن تصمیم میگیرد.
چطور انتخاب اشتباه متریال باعث خوردگی سنسور میشود؟
یکی از اشتباهات رایج، انتخاب ترانسمیتر بدون توجه به نوع سیال است. بعضی سیالات خورنده، اسیدی یا دارای رطوبت بالا میتوانند به دیافراگم سنسور آسیب بزنند. در این شرایط اگر متریال مناسب انتخاب نشود، سنسور بهمرور دچار خوردگی، نشتی یا خطای اندازهگیری میشود.
در پروژههای شیمیایی و بخار خورنده، انتخاب بین 316L، Hastelloy یا متریالهای مقاومتر اهمیت زیادی دارد. بسیاری از مهندسان تازهکار فقط به رنج فشار توجه میکنند، در حالی که متریال Wetted Parts مستقیماً روی عمر تجهیز اثر دارد. حتی بهترین ترانسمیتر دنیا هم اگر با متریال اشتباه روی خط نصب شود، خیلی سریع دچار مشکل خواهد شد.
چرا بعضی ترانسمیترها در محیط بیرونی خراب میشوند؟
رطوبت، تابش مستقیم خورشید، اختلاف دمای شدید و نفوذ آب از مهمترین عوامل خرابی تجهیزات ابزار دقیق در فضای باز هستند. در بسیاری از سایتها، کابلگلند نامناسب یا بسته نشدن صحیح درپوش باعث نفوذ رطوبت به Housing میشود. این مشکل معمولاً ابتدا باعث نوسان سیگنال و بعد خرابی کامل برد الکترونیکی میشود.
ترانسمیترهایی که برای محیط صنعتی Outdoor طراحی شدهاند، معمولاً دارای درجه حفاظت مناسب و بدنه مقاوم هستند. اما حتی بهترین تجهیز هم اگر نصب غیراصولی داشته باشد، آسیب میبیند. در پروژههای واقعی، کیفیت نصب تقریباً به اندازه کیفیت خود تجهیز مهم است.
چگونه انتخاب اشتباه رنج باعث کاهش دقت میشود؟
وقتی رنج ترانسمیتر خیلی بزرگتر از فشار واقعی انتخاب شود، رزولوشن اندازهگیری کاهش پیدا میکند. مثلاً اگر فشار واقعی فرآیند 5 بار باشد اما ترانسمیتر 0 تا 400 بار انتخاب شود، تغییرات کوچک فشار بهدرستی دیده نمیشوند.
مهندسان حرفهای معمولاً رنج را بر اساس فشار کاری واقعی و شرایط اضطراری انتخاب میکنند. هدف این است که ترانسمیتر در ناحیهای کار کند که بیشترین دقت را دارد. این موضوع مخصوصاً در فرآیندهای حساس مثل کنترل بخار، دوزینگ یا اندازهگیری دقیق فشار اهمیت زیادی دارد.
چرا لرزش خط لوله روی عملکرد ترانسمیتر اثر میگذارد؟
لرزش دائمی میتواند باعث آسیب مکانیکی به سنسور، شل شدن اتصالات و نوسان سیگنال خروجی شود. این مشکل در خطوط کمپرسور، پمپ و سیستمهای هیدرولیکی بیشتر دیده میشود.
در پروژههای حرفهای معمولاً از پایههای ضد لرزش، کپیلاری یا نصب Remote استفاده میشود تا فشار مکانیکی مستقیم به تجهیز وارد نشود. اگر لرزش کنترل نشود، حتی ترانسمیترهای برند هم بهمرور دچار خطا خواهند شد.
چرا بعضی پروژهها نیاز به Remote Seal دارند؟
در سیالات با دمای بالا، خورندگی شدید یا ویسکوزیته بالا، اتصال مستقیم ترانسمیتر به خط ممکن است باعث آسیب سنسور شود. در این شرایط از Remote Seal استفاده میشود تا فشار از طریق کپیلاری به سنسور منتقل شود.
این روش مخصوصاً در صنایع غذایی، دارویی، بخار و سیالات خورنده کاربرد زیادی دارد. انتخاب درست نوع Seal و مایع Fill اهمیت بالایی دارد، چون اشتباه در این بخش میتواند باعث Delay یا خطای اندازهگیری شود.
چرا بعضی ترانسمیترها در زمان استارت آپ خط خطا میدهند؟
در زمان Start-up معمولاً شوک فشاری و تغییرات ناگهانی دما رخ میدهد. اگر تجهیز برای این شرایط انتخاب نشده باشد، ممکن است سیگنال ناپایدار یا Alarm ایجاد شود.
بسیاری از کاربران تصور میکنند تجهیز خراب است، در حالی که مشکل اصلی شرایط غیرعادی استارت اولیه است. استفاده از Manifold، تنظیم صحیح Damping و انتخاب رنج مناسب معمولاً این مشکل را کاهش میدهد.
چگونه مهندسان حرفهای قبل از خرید ترانسمیتر تصمیم میگیرند؟
مهندسان حرفهای فقط به قیمت نگاه نمیکنند. آنها ابتدا نوع سیال، فشار واقعی، دمای فرآیند، پروتکل ارتباطی، شرایط محیطی، متریال و نیاز کنترلی پروژه را بررسی میکنند.
بعد از آن، اصالت کالا، خدمات فنی، موجودی قطعات و تجربه پروژههای مشابه اهمیت پیدا میکند. در پروژههای صنعتی واقعی، انتخاب درست ترانسمیتر یعنی جلوگیری از توقف خط، کاهش هزینه نگهداری و اعتماد به دادهای که کل سیستم کنترل بر اساس آن کار میکند.
